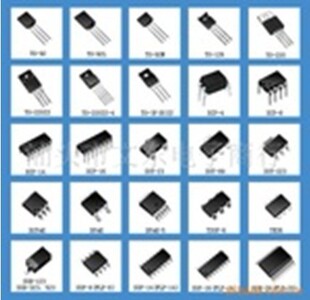

【正文】 （withheatsink）表示带散热器的标记。例如，HSOP表示带散热器的SOP。 序号封装编号封装说明实物图1HSOP202HSOP243HSOP284HSOP36MSOP （Miniature small outline package） 返回 MSOP是一种电子器件的封装模式，一般称作小外形封装,就是两侧具有翼形或J形短引线的一种表面组装元器件的封装形式。MSOP封装尺寸是3*3mm。序号封装编号封装说明实物图1MSOP102MSOP8PLCC 返回 PLCC为特殊引脚芯片封装，它是贴片封装的一种，这种封装的引脚在芯片底部向内弯曲，因此在芯片的俯视图中是看不见芯片引脚的。这种芯片的焊接采用回流焊工艺，需要专用的焊接设备，在调试时要取下芯片也很麻烦，现在已经很少用了。 PLCC（Plastic Leaded Chip Carrier），带引线的塑料芯片载体。表面贴装型封装之一，外形呈正方形，32脚封装，引脚从封装的四个侧面引出，呈丁字形，是塑料制品，外形尺寸比DIP封装小得多。PLCC封装适合用SMT表面安装技术在PCB上安装布线，具有外形尺寸小、可靠性高的优点。 序号封装编号封装说明实物图1PLCC202PLCC283PLCC324PLCC445PLCC84QFN 返回 QFN（Quad Flat Nolead Package,方形扁平无引脚封装）是一种焊盘尺寸小、体积小、以塑料作为密封材料的新兴的表面贴装芯片封装技术。由于底部中央大暴露的焊盘被焊接到PCB的散热焊盘上，使得QFN具有极佳的电和热性能。 序号封装编号封装说明实物图1QFN162QFN243QFN324QFN40QFP 返回 这种技术的中文含义叫方型扁平式封装技术（PlaSTic Quad Flat Package），该技术实现的CPU芯片引脚之间距离很小，管脚很细，一般大规模或超大规模集成电路采用这种封装形式，其引脚数一般都在100以上。该技术封装CPU时操作方便，可靠性高；而且其封装外形尺寸较小，寄生参数减小，适合高频应用；该技术主要适合用SMT表面安装技术在PCB上安装布线。序
